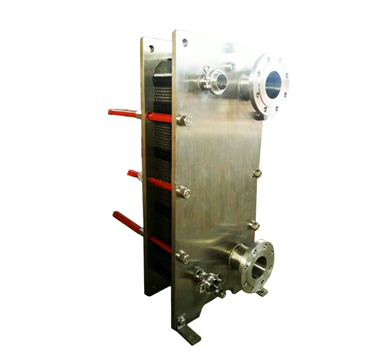

MB15进口板型可拆式板式换热器
MB15进口板型板式换热器是一种新型的节能热交换装置，具有传热效果高、结构紧凑、占地面积小、 操作简便，清洗、拆卸、维护方便，容易改变换热面积或流程组合等优点。
板片人字形波纹，介质流动形成湍流状态，粘胶式密封垫片。传热系数能高达2000～6000 W/m2.℃ 左右。
本产品适用于化工、机械、食品、饮料、医药、住宅供暖、供热水、空调等部门。
|
 |
 |
| 板片材质： |
不锈钢材质：SUS304、321、316、316L、纯钛TAI-A |
| 密封垫片： |
丁晴胶(NBR) (使用温度：-20-+120℃)
三元乙丙胶(EPDM) (使用温度：-50-+150℃)
氟胶(Viton) (使用温度：-0-+180℃) |
| 板片厚度： |
0.5mm | |
MB15型板式换热器主要技术参数：
| 较大组装面积 |
150 m2 |
| 较大水处理量 |
380 m3/h |
| 管径 |
DN150 |
| 较大设计压力 |
1.6 Mpa |
| 较大设计温度 |
180 ℃ |
| 流道截面积 |
0.00117 m2 |
| 波纹深度 |
2。6 mm |
| 板片尺寸 |
1502×500 mm |
| 中心距 |
298.5×1294 mm |
| 传热系数 |
2000-6000 W/m2·℃ |
MB15型板式换热器外形尺寸：
| 长度(mm) |
换 热 面 积 (m2) |
| 30 |
60 |
90 |
120 |
150 |
| L |
板片数 x 3.1mm |
| L1 |
840 |
1040 |
1240 |
1540 |
1840 |

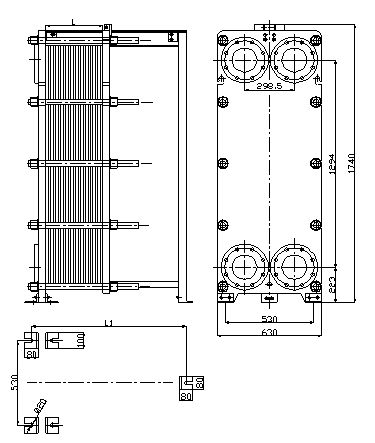

MB15型板式换热器设备外形尺寸：（仅供参考）
 | |
