产品展示
你的当前位置：网站首页 >  LQG系列船用冷却器
             LQG系列滑油、淡水冷却主要用于船用柴油机油滑或船用循环淡水的冷却,结构为壳体膨胀卧式,管板采用不着HSN62-1或复合板,换热管采用HAL77-2或B10等耐海水腐蚀材料。

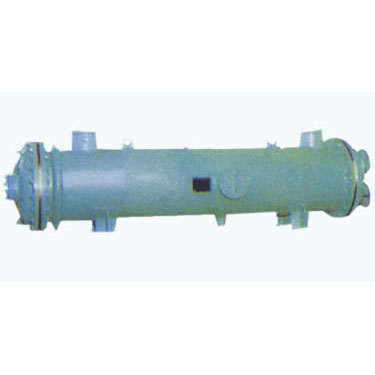

LQG系列船用冷却器


LQG型冷却器尺寸表（二次流）
型号 冷却面积 接管通径 A B C D E F G H I J K L M N O P
管侧 壳侧
LQG1-200/2 1 40 32 1106 110 100 160 121 80 150 500 850 150 150 100 150 60 30 4-M16
LQG2-200/2 2 50 40 1106 110 100 160 121 75 150 500 850 150 150 100 150 60 30 4-M16
LQG3-200/2 3 50 40 1406 110 100 160 121 75 150 800 1150 150 150 100 150 60 30 4-M16
LQG5-350/2 5 65 50 1521 120 110 170 131 92.5 150 850 1245 175 180 150 200 60 30 4-M16
LQG8-350/2 8 65 50 1187 140 130 200 136 142.5 150 500 875 250 260 230 280 60 30 4-M16
LQG10-350/2 10 80 65 1406 140 130 200 136 135 150 650 1094 250 260 230 300 60 30 4-M16
LQG15-400/2 15 100 80 1553 210 140 220 167 150 200 750 1140 250 290 250 300 60 30 4-M20
LQG20-400/2 20 125 100 1933 210 140 220 167 137.5 200 1000 1520 280 290 250 300 60 30 4-M20
LQG25-400/2 25 125 100 2333 210 140 220 167 137.5 200 1200 1900 280 290 250 300 60 30 4-M20
LQG30-400/2 30 125 100 2693 210 140 220 167 137.5 200 1600 2280 280 290 250 300 60 30 4-M20
LQG35-450/2 35 125 100 2539 250 140 240 192 137.5 200 1400 2061 280 290 250 300 60 30 4-M20
LQG40-550/2 40 125 100 2124 280 185 270 227 212.5 200 1050 1579 410 420 380 480 60 40 4-M20
LQG45-500/2 45 125 100 2605 260 170 250 197 187.5 250 1150 2112 340 350 320 420 75 45 4-M22
LQG50-650/2 50 150 150 1945 300 235 360 249 250 250 800 1352 470 480 420 560 75 45 4-M22
LQG60-650/2 60 150 150 2215 300 235 360 249 250 250 1100 1622 470 480 420 560 75 45 4-M24
LQG70-700/2 70 200 200 2280 300 235 360 280 250 250 950 1620 500 510 480 600 75 45 4-M24
LQG80-600/2 80 150 125 3160 300 210 335 242 225 300 1800 2576 440 400 400 520 60 40 4-M22
LQG90-700/2 90 200 200 2743 300 235 360 280 250 250 1400 2083 500 510 480 600 75 45 4-M24
LQG100-700/2 100 200 200 2975 300 235 360 280 250 200 1600 2315 500 510 480 600 75 45 4-M24
LQG110-700/2 110 200 200 3205 300 235 385 280 200 300 1650 2545 500 510 480 600 75 45 4-M24
LQG120-700/2 120 200 200 3123 360 240 360 300 300 300 1600 2413 440 540 520 640 75 45 4-M24
LQG130-700/2 130 200 200 3670 300 235 360 280 300 400 2100 3010 500 510 480 600 75 45 4-M24
LQG140-700/2 140 200 200 3900 300 235 360 280 250 400 2250 3240 500 510 480 600 75 45 4-M24
LQG150-700/2 150 200 250 4130 300 235 360 280 225 400 2500 3470 500 510 480 600 75 45 4-M24
LQG160-750/2 160 200 200 3930 330 240 385 300 275 400 2300 3220 530 540 520 640 75 45 4-M24
LQG180-750/2 180 250 200 4330 330 240 385 300 250 400 2600 3620 530 540 520 640 75 45 4-M24
LQG200-750/2 200 250 250 4730 330 240 385 300 250 400 3000 4020 530 540 520 640 75 45 4-M24
LQG220-800/2 220 250 250 4569 360 265 410 300 275 500 2600 3855 560 570 580 700 85 55 4-M24
LQG240-800/2 240 300 300 4919 360 265 410 300 250 500 2950 4205 560 570 580 700 85 55 4-M24
LQG260-800/2 260 300 300 5269 360 265 410 300 250 500 3300 4555 560 570 580 700 85 55 4-M24

型号 冷却面积 接管通径 A B C D E F G H I J K L M N O P
管侧 壳侧
LQG1-200/2 1 40 32 1106 110 100 160 121 80 150 500 850 150 150 100 150 60 30 4-M16
LQG2-200/2 2 50 40 1106 110 100 160 121 75 150 500 850 150 150 100 150 60 30 4-M16
LQG3-200/2 3 50 40 1406 110 100 160 121 75 150 800 1150 150 150 100 150 60 30 4-M16
LQG5-350/2 5 65 50 1521 120 110 170 131 92.5 150 850 1245 175 180 150 200 60 30 4-M16
LQG8-350/2 8 65 50 1187 140 130 200 136 142.5 150 500 875 250 260 230 280 60 30 4-M16
LQG10-350/2 10 80 65 1406 140 130 200 136 135 150 650 1094 250 260 230 300 60 30 4-M16
LQG15-400/2 15 100 80 1553 210 140 220 167 150 200 750 1140 250 290 250 300 60 30 4-M20
LQG20-400/2 20 125 100 1933 210 140 220 167 137.5 200 1000 1520 280 290 250 300 60 30 4-M20
LQG25-400/2 25 125 100 2333 210 140 220 167 137.5 200 1200 1900 280 290 250 300 60 30 4-M20
LQG30-400/2 30 125 100 2693 210 140 220 167 137.5 200 1600 2280 280 290 250 300 60 30 4-M20
LQG35-450/2 35 125 100 2539 250 140 240 192 137.5 200 1400 2061 280 290 250 300 60 30 4-M20
LQG40-550/2 40 125 100 2124 280 185 270 227 212.5 200 1050 1579 410 420 380 480 60 40 4-M20
LQG45-500/2 45 125 100 2605 260 170 250 197 187.5 250 1150 2112 340 350 320 420 75 45 4-M22
LQG50-650/2 50 150 150 1945 300 235 360 249 250 250 800 1352 470 480 420 560 75 45 4-M22
LQG60-650/2 60 150 150 2215 300 235 360 249 250 250 1100 1622 470 480 420 560 75 45 4-M24
LQG70-700/2 70 200 200 2280 300 235 360 280 250 250 950 1620 500 510 480 600 75 45 4-M24
LQG80-600/2 80 150 125 3160 300 210 335 242 225 300 1800 2576 440 400 400 520 60 40 4-M22



我厂将根据客户来样来图非标产品进行设计,报价..


  录入时间：2011-9-18 7:05:14 【打印此页】 【关闭】
